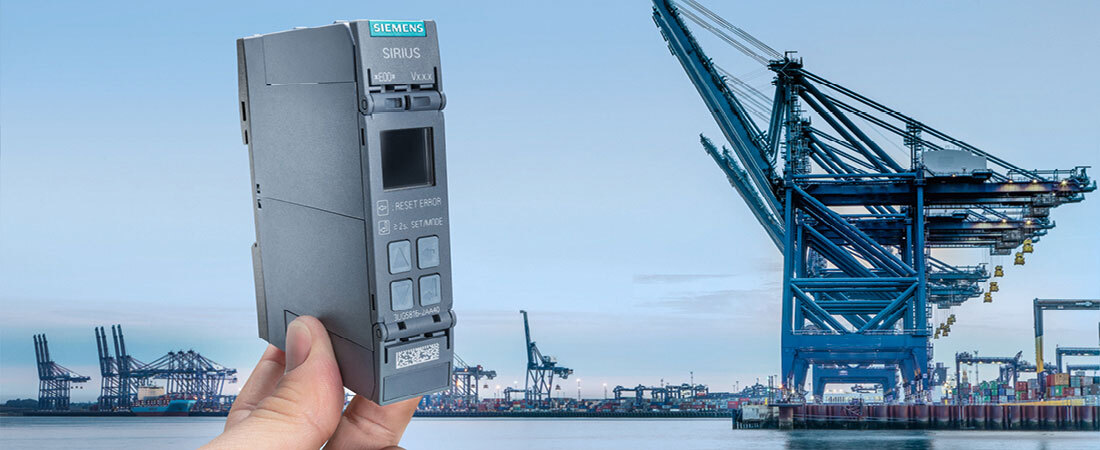

Netzüberwachungsrelais SIRIUS 3UG5
Die neuen Netzüberwachungsrelais SIRIUS 3UG5 erkennen Netz- und Spannungsfehler frühzeitig und reagieren, bevor weit größere Folgeschäden auftreten. So ermöglichen sie den maximalen Schutz für ortsveränderliche Maschinen und Anlagen oder bei instabilen Netzen. Lassen Sie sich von den Innovationen begeistern!
Inhaltsverzeichnis und Quicklinks
Netzüberwachung so einfach und zuverlässig wie noch nie
Die SIRIUS Netzüberwachungsrelais 3UG5 sind das Ergebnis einer Weiterentwicklung des Vorgängers 3UG4. Neue Anforderungen des Marktes durch gesetzliche Vorgaben, Normänderungen, eine steigende Nachfrage nach Safety-Komponenten und eine noch leichtere Handhabung standen im Vordergrund.
Die 3UG5 Netzüberwachungsrelais verfügen über vielfache Überwachungsfunktionen wie Phasenfolge, Phasenausfall, Über- und Unterspannung sowie Frequenz. Bei einer Abweichung von definierten Schwellwerten oder bei Fehlfunktionen wird eine Fehlermeldung erzeugt, und es kann abgeschaltet werden.
Innovatives, in der Praxis bewährtes Gehäuse
Die Relais zeichnen sich aus durch ein einheitliches, robustes und hochwertiges Industriegehäuse. Sie sind verfügbar in Schraub- und Federzuganschlusstechnik (Push-In). Durch die abnehmbaren Klemmen ist ein schneller Gerätetausch ohne erneute Überprüfung der Verkabelung möglich. Im Klappdeckel befindet sich leicht zugänglich eine innenliegende Beschriftung, die auch im verdrahteten Zustand leicht lesbar ist. Über einen ID-Link auf der Verpackung und an der Produktseite stehen durch Abscannen des Codes online alle technischen Informationen zum Produkt zur Verfügung. So sind die benötigten Informationen immer aktuell und ohne langes Suchen gleich über das Produkt abrufbar. Mit der Papiereinsparung wird damit ein Beitrag zu mehr Nachhaltigkeit und Schutz der Umwelt geleistet.
Durch eine verstärkte Hutschienenbefestigung sind die 3UG5 Netzüberwachungsrelais auch problemlos in Applikationen mit erhöhter Schwing-/Schockanforderung möglich.
Bei den digital einstellbaren Relais sind neben den gemessenen Werten über eine farbliche Anzeige auch Zustandsmeldungen direkt über das Display ablesbar. Aufgrund des einheitlichen Designs und abgestimmten Montage-/ Gehäusekonzepts fügen sie sich optimal in die SIRIUS Familie der industriellen Schalttechnik ein.
SIRIUS Netzüberwachungsrelais 3UG5 – Auszug aus dem Portfolio
|
Produkt-abbildung |
Artikelnr. | Artikel | Funktionen | Anschluss-technik | Safety Variante | |
 |
3UG5511-1AR20 | Netzüber-wachungsrelais | Phasenfolge | Schraub-anschluss | x | |
 |
3UG5511-2AR20 | Netzüber-wachungsrelais | Phasenfolge | Federzug-anschluss | x | |
 |
3UG5512-1AR20 | Netzüber-wachungsrelais | Phasenfolge, -ausfall, -asymmetrie (fest) |
Schraub-anschluss | ||
 |
3UG5512-1AR21 | Netzüber-wachungsrelais | Phasenfolge, -ausfall, -asymmetrie (fest) |
Schraub-anschluss | ||
 |
3UG5512-2AR21 | Netzüber-wachungsrelais | Phasenfolge, -ausfall, -asymmetrie (fest) |
Federzug-anschluss | ||
 |
3UG5514-1BR20 | Netzüber-wachungsrelais | Phasenfolge, -ausfall, -asymmetrie, Unterspannung |
Schraub-anschluss | ||
 |
3UG5616-1CR20 | Netzüber-wachungsrelais | Phasenfolge, -ausfall, -asymmetrie, N-Leiter-Überwachung (parametrierbar), Frequenz, Über-/Unterspannung |
Schraub-anschluss | ||
 |
3UG5618-1CR20 | Netzüber-wachungsrelais | Drehrichtungs- korrektur, Phasenfolge, -ausfall, -asymmetrie, mit / ohne N-Leiter-Ausfall, Frequenz, Über-/Unterspannung |
Schraub-anschluss | ||
 |
3UG5618-1CR21 | Netzüber-wachungsrelais | Drehrichtungs- korrektur, Phasenfolge, -ausfall, -asymmetrie, mit / ohne N-Leiter-Ausfall, Frequenz, Über-/Unterspannung |
Schraub-anschluss | x | |
 |
3UG5816-1AA40 | Netzüber-wachungsrelais | Phasenfolge, -ausfall, -asymmetrie, mit / ohne N-Leiter-Ausfall, Frequenz, Über-/Unterspannung, IO-Link |
Schraub-anschluss |
Ihre Vorteile auf einen Blick
© Siemens 2023. Alle Rechte vorbehalten.
- Einfache Parametrierung über innovatives Display und ein intuitives Bedienkonzept
- Messbarer Spannungsbereich bis 690 V
- Frequenzüberwachung auch in großem Frequenzbereich 15-70 Hz
- Safety-Varianten für bedenkenlosen Einsatz in breitem Applikationsspektrum
- IO-Link Varianten für Kommunikation mit der Steuerung und/oder Cloud
- Abnehmbare Klemmen für schnellen Gerätetausch ohne Neuverdrahtung
- Beitrag zu mehr Nachhaltigkeit im gesamten Produktzyklus
USP:
- Safety-Variante für steigende Anforderungen auch durch Normänderungen
- IO-Link Kommunikation für eine Übertragung von Messwerten in die Steuerung oder Cloud
- Stromsparendes Display und intuitives Bedienkonzept mit Teach-Funktion
