Neues Einbaugehäuse Universal 120 mit Anschraubfläche
55 Jahre nach Erfindung der weltweit ersten Hohlwanddose hat KAISER sein aktuelles Hohlwand-Programm O-range® um eine weitere Innovation ergänzt: mit dem O-range ECON® Universal 120 zeigt KAISER ein neues Einbaugehäuse, welches durch ausgesprochen große Flexibilität dem Fachhandwerk die Arbeit auf der Baustelle erleichtert.
Inhaltsverzeichnis und Quicklinks
Flexible und schnelle Gerätebefestigung ohne Bohren und Dübeln.
Das sowohl für den Wand- als auch für den Deckeneinbau konstruierte Gehäuse nimmt nicht nur die Verdrahtung für die gesamte Raumeinheit auf, sondern ermöglicht auch eine schnelle und einfache Montage verschiedener An- oder Einbaugeräte, wie z. B. von Einbauleuchten, Rauchmeldern oder Lautsprechern. Hier bewährt sich vor allem die neue universelle Befestigungs- und Anschraubfläche, die in dem jeweils gewünschten Maß bis 100 mm Durchmesser mittels Fräser oder bis zu 75 x 75 mm eckig geöffnet werden kann. Die praktische KAISER Anschraubfläche, mit der das Gehäuse nach der Installation verschlossen wird, erlaubt einen einfachen, zeitsparenden und sauberen Geräteanbau ohne Bohren und Dübeln. Darüber hinaus lassen sich hier problemlos Einbauleuchten mit einem Einbaudurchmesser bis zu 86 mm montieren.
Die von KAISER bekannte ECON®-Technik sorgt für eine leichte, werkzeuglose Leitungs- und Rohreinführung durch die elastischen Dichtungsmembranen hindurch. Diese garantieren eine dauerhafte Luftdichtheit für die energieeffiziente Elektro-Installation nach dem Gebäudeenergiegesetz (GEG). Gleichzeitig gewähren sie die integrierte Leitungsrückhaltung der bis zu 16 NYM-Leitungen unterschiedlicher Querschnitte, die normativ nach DIN EN 60670 gefordert ist, sowie die Rückhaltung der maximal sechs Installationsrohre bis Ø 25 mm.

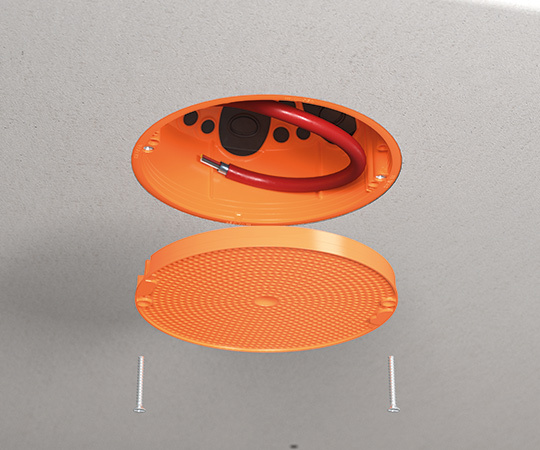

- Bild1: Das neue luftdichte Einbaugehäuse O-range ECON® Universal 120 erleichtert die Installationsarbeit auf der Baustelle erheblich. Die innovative Befestigungs- und Anschraubfläche erlaubt eine schnelle und saubere Montage von Anbaugeräten ohne Bohren und Dübeln.

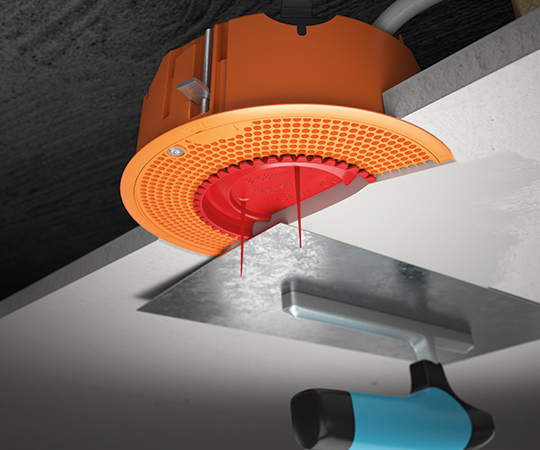

- Bild 2: Beim Verspachteln der Decke schützt der Signaldeckel (Art.-Nr. 1281-31 /-32 /-33) die Verdrahtung und das Gehäuse - innere.

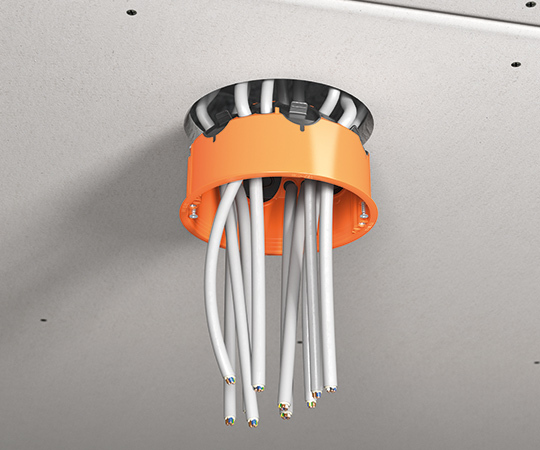

- Bild 3: Bis zu 16 NYM-Leitungen unterschiedlicher Querschnitte sowie sechs Installationsrohre bis Ø 25 mm können werkzeuglos durch die elastischen Dichtungsmembranen hindurch in das Gehäuse eingeführt werden. Die Membranen garantieren dauerhafte Luftdichtheit, die für energieeffiziente Elektro-Installationen nach GEG gefordert sind.

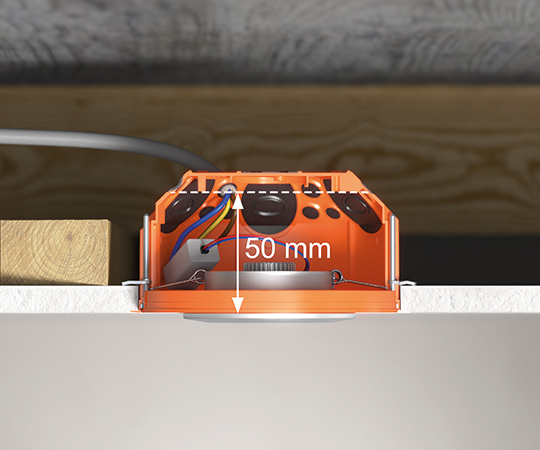

- Bild 4: In der Befestigungs- und Anschraubfläche des neuen Universal-Einbaugehäuses von KAISER lassen sich LED-Leuchten (max. 8 Watt) bis zu einem Einbaudurchmesser von 86 mm und einer Einbautiefe von 50 mm problemlos montieren.
Produktübersicht
Produktabbildung | Produktbezeichnung | Lieferantenartikelnr. | |
Einbaugehäuse O-range ECON® Universal 120 | 9273-50 | ||
Bi-Metall-Fräser Ø 120 mm |
1082-20 |
||
Signaldeckel Ø 68 mm |
1281-31 |
||
Signaldeckel Ø 75 mm |
1281-32 |
||
Signaldeckel Ø 80 mm |
1281-33 |
||
Dichtstopfen ECON® M16 |
1040-16 |
||
Dichtstopfen ECON® M20 |
1040-20 |
||
Dichtstopfen ECON® M25 |
1040-25 |
Produktvorteile
- Universelle Anschraubfläche für die saubere Montage von Anbaugeräten ohne zu bohren oder zu dübeln
- Zur Erstellung individueller Einbauöffnungen bis Ø 100mm oder 75×75mm
- Komplette Montage und Installation mit nur einem Schraubenantrieb
- Werkzeuglose Leitungs- und Rohreinführung
- Einbau in Fräsloch Ø 120mm
Flexible und schnelle Gerätebefestigung ohne Bohren und Dübeln. Maximale Flexibilität. Für Wand- und Deckeneinbau.
