Modulares Bedienterminal: Stellen Sie sich die beste Kombination aus einer CPU und einem Display Ihrer Wahl zusammen
Das modulare Bedienterminal Magelis GTU kombiniert Effizienz mit der besten Modularität und Flexibilität, die es je gab. Mit Magelis GTU erhalten Sie maximalen Bedienerkomfort, ohne Kompromisse hinsichtlich der Leistung und Offenheit eingehen zu müssen. Intuitive Bedienmöglichkeiten wie auf Ihrem Smartphone und mobiler Zugriff machen die Bedienung zu einem Kinderspiel.
Inhaltsverzeichnis und Quicklinks
Bauen Sie sich das HMI-Panel, das Sie wollen
Vielfältige Kombinationen durch Modulbauweise

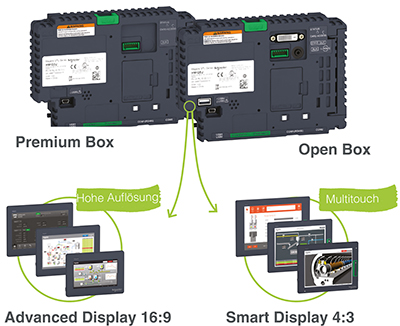

© Schneider Electric GmbHEinfach und übersichtlich: das GTU Baukasten-System
- Die Magelis GTU Panels bestehen aus einzelnen Frontpanel-Displays und Prozessor-Rückteilen
- Robustes Panel in sehr temperaturbeständigem Aluminiumgehäuse (bis +60° C)
- Großer Spannungsbereich von 12… 24 V DC
5 Smart Displays:
- Große Multi-Touch-Screens in 10“, 12“, 15“, 15“W oder 19“W mit 16 Millionen Farben, Multi-Touch-Bedienung und Front USB. 15“W und 19“W ab Februar 2019 lieferbar
3 Advanced Displays:
- Kompakte 16:9 Breitbildschirme in 7“, 10“ oder 12“ mit 262.144 Farben
2 Prozessor-Rückteile:
- Open-Box-Rückteil mit Betriebssystem Windows 7 Embedded und großem Speicher 32 GB
- Standard-Box-Rückteil mit Echtzeit-Betriebssystem und eingebautem Flash-Speicher 1 GB oder mit SD-Karte 1 GB. Version mit Flash-Speicher 1 GB ab Dezember 2018 lieferbar

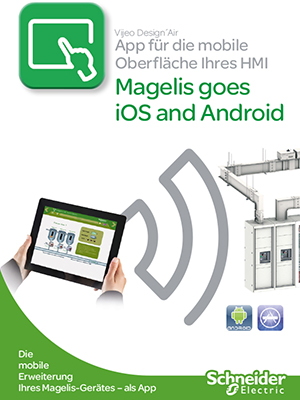

App:
- App für den mobilen Zugriff auf Ihr HMI
Download: kostenlose Demo
Download: Vollversion

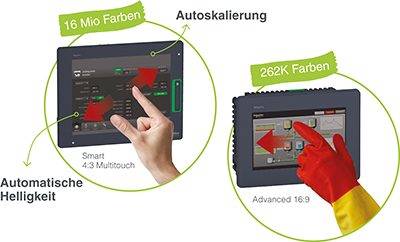

Bedienung wie beim Smart-Phone oder PC
© Schneider Electric GmbHDank der Multitouch-Bedienung durch EcoStruxure Operator Terminal Expert ist das Magelis GTU so einfach zu bedienen wie ein Tablet oder Smart-Phone.
- Informationen lassen sich heran- und herauszoomen, wischen und scrollen.
- Bedienung wie beim PC durch vorinstallierte, offene Software-Tools auf Microsoft Windows Basis.
- Die Bedienung funktioniert auch mit Schutzhandschuhe n oder durch eine Schutzabdeckung.

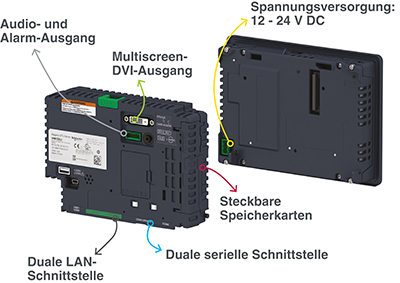

Kommunikation und Sicherheit
© Schneider Electric GmbH- Mobiler Zugriff: Überwachen und steuern Sie Ihre Applikation von überall und zu jeder Zeit. Dank der mobilen Applikationen Vijeo Design‘ Air und Vijeo Design‘ Air Plus sowie Web-Gate-Funktion sind Ferninbetriebnahme, Echtzeitüberwachung und Ferndiagnose auf die Maschine jederzeit möglich
- Frontseitiger USB-Port für einfachen Datenzugriff, ohne die Schaltschranktür öffnen zu müssen
- Hohes Maß an Kommunikation und Sicherheit durch eine getrennte duale serielle- und eine duale Ethernet-Schnittstelle

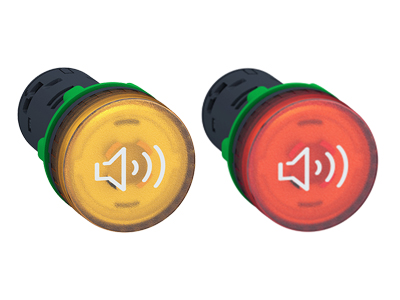

- Verbesserte Sichtbarkeit von Alarmen mit Lautsprechern und Alarm-/Buzzer-Ausgang. Z.B. mit den neuen Harmony Buzzern XB5KS
© Schneider Electric GmbHTipp:
Die zusätzliche Beleuchtung in gelb oder rot verstärkt den akustische Alarm durch einen optischen Alarm. Damit eignen sich die Buzzer XB5KS besonders gut für laute oder helle Umgebungsbedingungen mit erhöhten Ansprüchen an die Wahrnehmung.
Ihre Vorteile
- Individuelle Kombinationen für unterschiedliche Anwendungen.
- Gleiche Bedienung wie beim Smart-Phone oder PC.
- Mobiler Zugriff mit App.
- Einfache Montage ohne Zubehör dank robuster Steck-Technik.
- Abnehmbare Prozessorrückteile sparen Zeit bei Wartung oder Austausch von Displays.
- Frontseitiger USB-Port für einfachen Datenzugriff, ohne die Schaltschranktür öffnen zu müssen.
- Keine zusätzliche USV nötig und kein Datenverlust im Falle einer Abschaltung dank integriertem NVRAM-Speicher.
- Vorinstallierte, offene Software-Tools auf Microsoft Windows Basis machen die Bedienung intuitiv und einfach.
- Großer Spannungsbereich von 12…24 V DC ermöglicht den Einbau in Standard-Schrankanlagen als auch in Schaltanlagen dezentraler, batteriebetriebener Niedrigenergiestationen.
Artikelauswahl für Magelis GTU
| Artikelnummer | Kurztext | Listenpreis € |
|
HMIG3U |
Premium Box CPU Modul |
749,00 |
|
HMIG2U |
Standard Box CPU Modul |
699,00 |
|
HMIG5U2 |
Open Box 2 CPU Modul |
1.438,00 |
|
HMIDT351 |
Display 7“ Wide Touch Advanced WVGA |
540,00 |
|
HMIDT551 |
Display 10″ Wide Touch Advanced WXGA |
984,00 |
|
HMIDT651 |
Display 12″ Wide Touch Advanced WXGA |
1.234,00 |
|
HMIDT542 |
Display 10″ Touch Smart SVGA |
1.287,00 |
|
HMIDT642 |
Display 12″ Touch Smart XGA |
1.631,00 |
|
HMIDT732 |
Display 15″ Touch Smart XGA |
1.918,00 |
|
HMIDT752 |
Display 15“ WIDE PCAP Touch Smart FWXGA |
2.270,00 |
|
HMIDT952 |
Display 19“ WIDE PCAP Touch Smart FWXGA |
2.790,00 |
Artikelauswahl für Harmony Buzzer
| Artikelnummer | Kurztext | Listenpreis € |
|
XB5KS2B4 |
Harmony Buzzer beleuchtbar in rot Ø 22mm 24V ACDC 90dB |
64,20 |
|
XB5KS2B8 |
Harmony Buzzer beleuchtbar in gelb Ø 22mm 24V ACDC 90dB |
64,20 |
|
XB5KS2G4 |
Harmony Buzzer beleuchtbar in rot Ø 22mm 110..120V AC 90dB |
82,00 |
|
XB5KS2G8 |
Harmony Buzzer beleuchtbar in gelb Ø 22mm 110..120V AC 90dB |
82,00 |
|
XB5KS2M4 |
Harmony Buzzer beleuchtbar in rot Ø 22mm 230..240V AC 90dB |
64,20 |
|
XB5KS2M8 |
Harmony Buzzer beleuchtbar in gelb Ø 22mm 230..240V AC 90dB |
64,20 |
