Der All Electric Society Park
Zukunft erleben, entdecken und erforschen.
Als öffentliche Outdoor-Ausstellung realisiert der Park die große Vision der All Electric Society im Kleinen. Gezeigt werden bereits heute vorhandene technische Möglichkeiten, um die Herausforderungen von morgen zu lösen.
Inhaltsverzeichnis und Quicklinks
Die All Electric Society
Die Sektorenkopplung ist ein wichtiger Schritt, um die Vision der All Electric Society zu erreichen.© PHOENIX CONTACT Deutschland GmbH
Das Zukunftsbild der All Electric Society beschreibt eine Welt, in der Energie aus erneuerbaren Ressourcen in ausreichendem Maße und bezahlbar zur Verfügung steht. Neben der konsequenten Erzeugung und Nutzung regenerativer Energie sind die Senkung des primären Energiebedarfs durch Effizienzmaßnahmen und die Schaffung von intelligenten und vernetzten Systemen die Schlüssel für eine nachhaltige Zukunft.
Um die regenerativ erzeugte Energie bedarfsgerecht einzusetzen, werden Lösungen und Technologien für die Elektrifizierung, Vernetzung und Automatisierung zur Realisierung der Sektorenkopplung benötigt.
Der All Electric Society Park in Blomberg zeigt, wie diese Vision schon heute Realität werden kann. Echte Applikationen zur Sektorenkopplung, also der ganzheitlichen Betrachtung der Sektoren Energieerzeugung, -verteilung, -speicherung und -verbrauch, zeigen dort anschaulich welche Produkte und Dienstleistungen Phoenix Contact hier bereits heute anbietet.
Der All Electric Society Park Teil 1

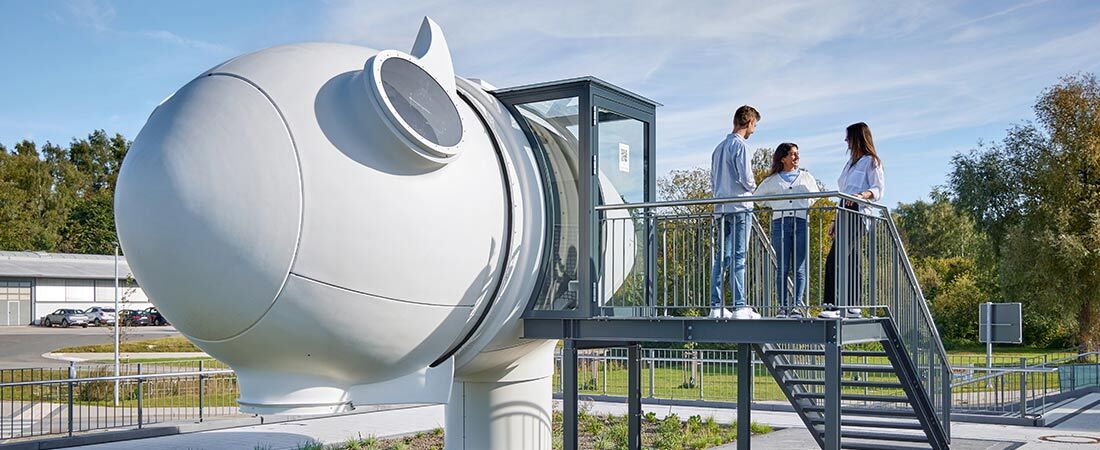

Die begehbare Windgondel gibt Auskunft darüber, wie eine Windenergieanlage betrieben wird.© PHOENIX CONTACT Deutschland GmbH
Innerhalb des Parks wird mit Hilfe von diversen Applikationsbeispielen, der sogenannten „Cubes“, die Idee der All Electric Society vermittelt. Hierbei kommen viele unterschiedliche Produkte von Phoenix Contact zum Einsatz.
Um die PV-Anlagen und Wechselrichter vor Überspannungen zu schützen, werden Generatoranschlusskästen, kurz „GAK“, eingesetzt. Diese erfüllen alle Anforderungen bei rauen Umgebungsbedingungen und lassen sich somit sogar für Solaranlagen in Wüstenregionen nutzen.
Zur Steuerung des hier benötigten Einspeisereglers, der Windenergieanlage, der Energieverteilung, der nachhaltigen Bewässerung und weiteren steuerbedürftigen Applikationen werden PLCnext Steuerungen verwendet, da jene aufgrund ihrer Skalierbarkeit und Modularität bestens geeignet sind.
Die Steuerung der Ladesäulen im Bereich der Elektromobilität wird durch den Einsatz der eigens für diesen Anwendungsbereich entwickelt und geprüften Ladesteuerungen der CHARX-Serie gewährleistet. Ebenfalls kommen hier für den Aufbau von Ladeinfrastruktur in der Elektromobilität geprüfte Energiemessgeräte der EEM-Serie zum Einsatz.
Der All Electric Society Park Teil 2

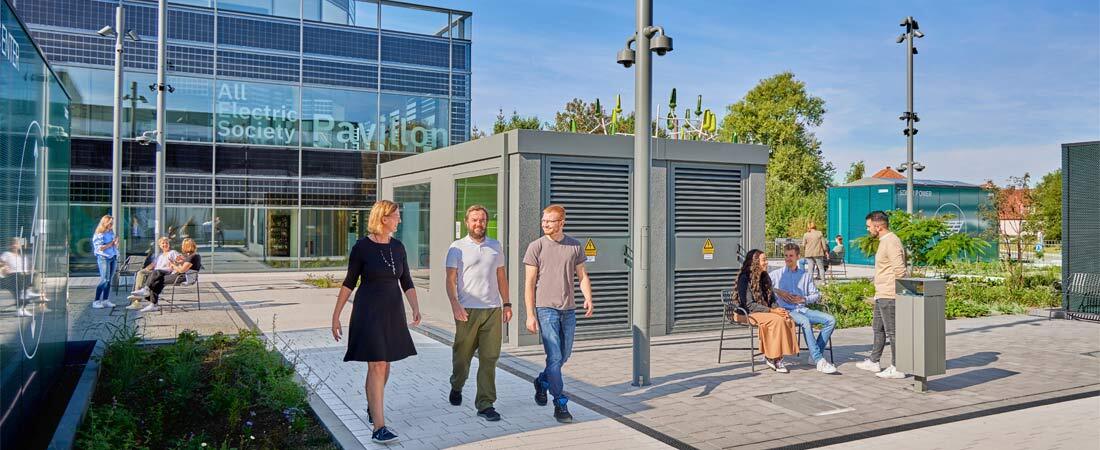

Echte Anwendungen zeigen, wie schon heute die Energiewende geschafft werden kann.© PHOENIX CONTACT Deutschland GmbH
Viele Geräte im All Electric Society Park benötigen eine Stromversorgung. Hier kommen die leistungsfähigen und verlässlichen Stromversorgungen der UNO und QUINT POWER Serie zum Einsatz. Die Stromversorgungen der UNO Power Serie decken die Bereiche ab, in denen besonders wenig Platz in den Schaltschränken zur Verfügung steht. Die Geräte der QUINT POWER Serie hingegen sorgen durch die integrierte SFB Technology und präventive Funktionsüberwachung für höchste Anlagenverfügbarkeit.
Ein Schutz vor Blitzströmen und Überspannungen, besonders in der Niederspannungsschaltanlage, wird durch die Kombiableiter der FLT SEC-Serie gewährleistet. Diese sind dank steckbarer Schutzmodule einfach in der Wartung und bieten durch die Funkstreckentechnologie beste Schutzwirkung bei energiereichen Blitzströmen.
Um über alle Bereiche hinweg eine Netzwerkkommunikation und Datenverbindung zu schaffen, kommen eine Vielzahl an verlässlichen Switches der FL SWITCH Serie inklusive entsprechender Verbindungskabel zum Einsatz.
Abschließend sorgen die einfach werkzeuglos verdrahtbaren Push-in Durchgangsklemmen in allen Anlagenteilen für eine sichere Verbindung und die Interface Relaismodule der Produktfamilie RIFLINE complete für zuverlässige Schaltvorgänge.
Highlight-Produkte im All Electric Society Park
| ProduktabBildung | Beschreibung | Artikeldaten | |
 |
PLCnext Control zur direkten Steuerung von Axioline F-I/Os. Mit zwei Ethernet-Schnittstellen. Komplett mit Anschlussstecker und Bussockelmodul. | AXC F 2152 – Steuerung Art. Nr. 2404267 |
|
 |
CHARX control modular, AC-Ladesteuerung, mit Embedded Linux System, IEC 61851-1, ISO 15118, Betriebsart: Stand-Alone, Client, Server, Schnittstelle: Ethernet (2x), CHARX control modular Systembus, MICRO-USB Typ C, Kommunikationsprotokoll: OCPP 1.6J, Modbus/TCP, MQTT, Anschließbare Peripheriegeräte: Energiezähler, RFID, DC-Fehlerstromerkennung, Tragschienenmontage. | CHARX SEC-3050 – AC-Ladesteuerung Art. Nr. 1139018 |
|
 |
Primär getaktete Stromversorgung UNO POWER zur Tragschienenmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 60 W | UNO-PS/1AC/24DC/ 60W – Stromversorgung Art. Nr. 2902992 |
|
 |
Primär getaktete Stromversorgung QUINT POWER mit wählbarer Ausgangskennlinie, SFB Technology (Selective Fuse Breaking) und NFC-Schnittstelle, Eingang: 1-phasig, Ausgang: 24 V DC / 20 A | QUINT4PS/1AC/24DC/20 – Stromversorgung Art. Nr. 2904602 |
|
 |
Steckbarer Blitzstromableiter, gem. Typ 1 / Class I, für 3-phasige Stromversorgungsnetze, mit kombiniert verlegtem PE und N in einem Leiter (L1, L2, L3, PEN). | FLT-SEC-P-T1-3C-350/25 FM – Kombiableiter Typ 1+2 Art. Nr. 2905419 |
|
 |
Generatoranschlusskasten für Photovoltaikanlagen bis 1000 V DC zum Anschluss von 2x 1 String. Mit Überspannungsschutz (Typ 1/2) und SUNCLIX-DC-Steckverbindern für die Eingangs- und Ausgangsseite (SUNCLIX-Gegenstecker im Lieferumfang). | SOL-SC-1ST-0-DC-2MPPT-1001 – Generatoranschlusskasten Art. Nr. 2404299 |
|
 |
Managed Switch 2000, 8 RJ45-Ports 10/100/1000 MBit/s, PROFINET Conformance-Class A | FL SWITCH 2108 – Industrial Ethernet Switch Art. Nr. 2702666 |
|
 |
3-Phasen-Energiezähler zur Wirkleistungsmessung mit Direktmessung in Netzen bis 500 V/80 A, mit S0-Ausgang, mit digitalem Eingang und RS-485-Schnittstelle, zertifiziert gemäß MID-Richtlinie | EEM-EM357 – Messgerät Art. Nr. 2908588 |
|
 |
Durchgangsklemme, Nennspannung: 800 V, Nennstrom: 24 A, Anzahl der Anschlüsse: 2, Polzahl: 1, Anschlussart: Push-in-Anschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,14 mm² – 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau | PT 2,5 – Durchgangsklemme Art. Nr. 3209510 |
|
 |
Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel mit Auswerfer und Leistungskontaktrelais. Kontaktausführung: 1 Wechsler. Eingangsspannung: 24 V DC | RIF-0-RPT-24DC/21 – Relaismodul Art. Nr. 2903370 |
