Branddetektion mithilfe von Künstlicher Intelligenz

Künstliche Intelligenz ist derzeit – nicht zuletzt durch die Erfolge von ChatGPT und anderen Programmen – in aller Munde. Aber ist das Thema wirklich so neu? Tatsächlich kennen wir entsprechende Mechanismen schon mindestens seit den 1950er-Jahren. Bereits damals nutzte intelligente Schaltelektronik erste Algorithmen. 20 Jahre später entwickelte sich daraus ein echter Hype, der später freilich in Ernüchterung umschlug, da die Ergebnisse weit hinter den Erwartungen zurückblieben. Erst in den 1990er-Jahren macht das Thema »Machine Learning« – als eine Unter-Kategorie von KI – in der Forschung auf sich aufmerksam. In den 2010er-Jahren war es dann schließlich soweit, dass die notwendigen Daten in ausreichender Masse und Geschwindigkeit verarbeitet werden konnten. Der Weg zu den heute verfügbaren KI-Programmen war damit geebnet.

KI in der Bildanalyse

Auch moderne Videoalgorithmen nutzen KI schon länger: Sie können insbesondere KI-gestützt selbstlernend Bewegungsmuster analysieren. Damit sind sie zum Beispiel in der Gebäudesicherung dazu fähig, bei versuchtem Eindringen außerhalb der Geschäfts- und Bürozeiten einen Einbruch zu erkennen. Oder sie unterstützen als weiteres Beispiel bei der Evakuierung eines Gebäudes mit einer Personenzählung: Das System erkennt dann eigenständig, ob alle Personen das Gebäude verlassen haben.

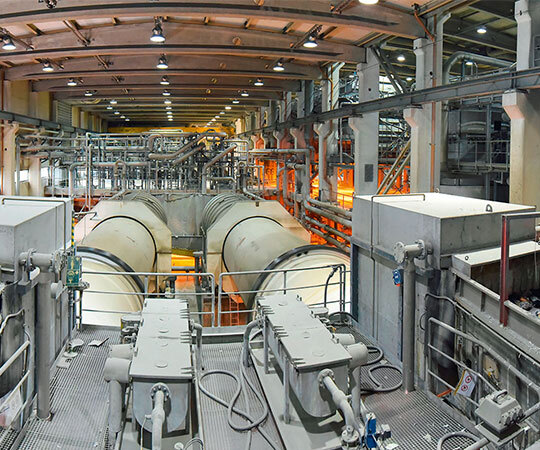

Welche Rolle KI in der Bildanalyse dabei perspektivisch spielen kann, wird im Vergleich zu herkömmlichen, so genannten regelbasierten Systemen deutlich: Diese nutzen vorgegebene Regelsätze, um Muster und Merkmale zu erkennen und nach »Wenn-dann«-Regeln zu klassifizieren. Bezogen auf den Brandschutz kann dies bedeuten: Wenn ein orangefarbenes Licht eine flackernde, unregelmäßige Bewegung zeigt, würde das System von einer Flamme ausgehen (Bild 1), leuchtet die Lichtquelle gleichmäßig, dann nicht (Bild 2).

KI fußt hingegen nicht auf festen Regeln, sondern auf einem strengen Trainingsprozess. Während dieses Prozesses wird das System einer riesigen Menge an Bilddaten aus einem breiten Spektrum an Phänomenen und Situationen ausgesetzt. Auf Grundlage dieser Erfahrungswerte erfolgt die Ereignisdetektion dann selbstständig. Aktuelle Videoalgorithmen, auch in der Brand­detektion, sind derzeit noch durch die harmonische Verschmelzung von bewährter, regelbasierter einerseits und modernen KI-Algorithmen andererseits gekennzeichnet.

Bei der eigentlichen Branddetektion kommen Video-Algorithmen tatsächlich noch selten zum Einsatz. Das ist insofern erstaunlich, als es durchaus kritische Anwendungen gibt, in denen konventionelle Brandmeldetechnologie bei der frühzeitigen Erkennung von Rauch oder Flammen an ihre Grenzen stößt.

Genau hier ist eine anwendungsspezifische Ergänzung zu konventionellen Brandmeldern sinnvoll und gibt einen Ausblick auf die Zukunft der Video-Branderkennung. Durch die Analyse der Bilddaten sind nun verschiedene Arten der Nutzung möglich: Zum einen können Rauch und Flammen erkannt werden, und zum anderen ermöglichen die Live-Bilder den Einsatzkräften in kritischen Umgebungen die Verifikation bzw. Einschätzung des Ereignisses und der Lage vor Ort.

Grenzen der konventionellen Brandmeldetechnik

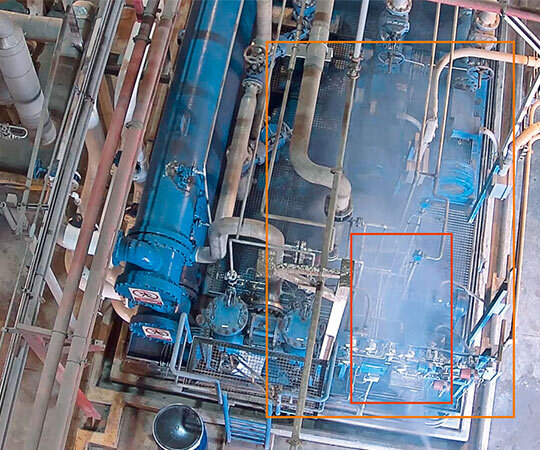

Beispiele für brandmeldetechnisch herausfordernde Umgebungen gibt es viele (Bild 3): In der Recyclingindustrie etwa treffen verschiedene leicht brennbare Stoffe auf Zündquellen durch falsch entsorgte Batterien im Müll. Gleichzeitig sind die offenen Müllbunker äußerst schwierig mit herkömmlichen Brandmeldern zu überwachen. In historischen Gebäuden, wie Kirchen, treffen teils unwiederbringliche Kulturgüter auf extreme brandschutztechnische Anforderungen wie große räumliche Dimensionen, eine komplexe Bauweise und nicht zuletzt Vorgaben des Denkmalschutzes. Gleichzeitig ist dort mit Störgrößen wie Weihrauch zu rechnen. Und auch Infrastrukturen wie Freigelände oder Parkflächen außerhalb von Gebäuden stellen hohe Anforderungen, denn hier können Brandmelder wegen fehlender Decken nicht installiert werden.

Bei diesen Anwendungsfällen kann moderne videobasierte Branddetektion eingesetzt werden. Oft ist hier schon Videotechnik aus Sicherheitsgründen im Einsatz, um eventuelle Einbrüche oder Diebstähle zu erkennen. Auf Parkplätzen oder auch in hohen Hallen kann eine Videokameraeinrichtung zur visuellen Brandüberwachung entstehenden Rauch erkennen und das Live-Bild zusätzlich an eine Leitstelle übertragen. So können nicht relevante Anomalien, wie Abgase von Fahrzeugen oder produktionsbedingte Rauchentwicklung, erkannt werden.

Video-Branderkennung im Spiegel der Normen

Praxisversuche sind notwendig

An dieser Stelle lohnt sich ein näherer Blick auf die Funktionsweise KI-basierter Videosysteme. Hier sind zwei unterschiedliche Technologien zu unterscheiden: Bei Video-Sensorik mit visueller Bilderkennung werden die sichtbaren Rauchpartikel oder Flammen bildtechnisch erkannt und über einen KI-basierten Algorithmus ausgewertet. Die zweite Möglichkeit ist die Nutzung einer Infrarot-Thermalkamera. Diese misst die Oberflächentemperatur des zu überwachenden Bereichs und erkennt dort einen möglichen Temperaturanstieg.

Die Grundlage für eine normative Zulassung der visuellen Branderkennung besteht darin, einen Brand unter Laborbedingungen zu erkennen. In einem Test-Labor mit Raummaßen von 8 m bis 10 m Länge, 6 m bis 8 m Breite und einer Raumhöhe von bis zu 4,2 m wird überprüft, ob das untersuchte System die verschiedenen Brand-Kenngrößen erkennt, wie z. B. Rauch nach Testfeuer TF2 oder Flamme nach Testfeuer TF4.

In der Realität wird ein zu überwachendes Objekt allerdings sehr viel größer sein als das Test-Labor. Deshalb führt hier kein Weg an weiteren Brandversuchen unter Realbedingungen vorbei. Auch die tatsächlichen Lichtverhältnisse sind ein entscheidender Faktor. Sollte keine ausreichende Beleuchtung vorhanden sein, ist die Erkennung von Rauch per Video äußerst schwierig. Allerdings gibt es Systeme, die dazu (ohne zusätzliche Infrarot-Beleuchtung) bereits ab einer Helligkeit von 1 lx in der Lage sind. Das entspricht etwa der Helligkeit einer Kerze. Zum Vergleich: Straßenbeleuchtungen strahlen in Deutschland etwa 7 lx bis 8 lx hell. Ebenfalls muss gewährleistet sein, dass störende Lichtquellen – wie Schweißfunken, direkte Sonneneinstrahlung oder Reflexionen durch Wasserpfützen oder Glasscheiben – das Detektionsergebnis nicht verfälschen.

Digitalisierung und Cyberangriffe

Auch wenn es noch nicht für alle Fragen ausreichende Antworten gibt, steht eines bereits fest: Video-Branderkennung ergänzt heute schon den Brandschutz und wird sich zukünftig weiterentwickeln und die Digitalisierung in diesem Bereich vorantreiben. Speziell bezogen auf die Integration von Videotechnik bedeutet das: Die Verifikation durch die Live-Bilder ist jederzeit und von überall »remote« möglich, entweder über eine Web-Browser-Funktion in einer Leitstelle, an einem Videomanagementsystem oder über ein Smartphone. Durch die Einbindung in ein Videomanagementsystem kann der Bediener zudem dessen volle Funktionalität nutzen, z. B. bei der Bedienung und Analyse der Bilder.

Bei allen Vorteilen hat die Digitalisierung aber bekanntlich auch ihre Schattenseiten: Ein gut durchdachtes Brandmeldesystem ist intelligent und vollständig vernetzt, so dass bei einem Vorfall sofort die richtigen Maßnahmen automatisiert eingeleitet werden und Brände verhindert oder minimiert und Leben gerettet werden können. Das heutige Maß an Konnektivität und Automatisierung kennzeichnet intelligente Systeme und intelligente Gebäude, ermöglicht aber auch die ständige Gefahr von Cyberangriffen. Gerade im sicherheitsrelevanten Umfeld müssen Cyberangriffe zuverlässig verhindert bzw. abgewehrt werden. Deshalb muss, wer über Digitalisierung spricht, auch über Cybersecurity sprechen.

Systemintegration erfordert robuste Cybersicherheit

Im Laufe der Zeit haben sich die Gebäude verändert. Es fand ein Paradigmenwechsel von Stand-alone- zu vernetzten Systemen im Gebäude statt. Brandschutzsysteme bilden dabei keine Ausnahme. Durch die Integra­tion in ein smartes Gebäudemanagement lassen sich komplexe Brandfall-Matrizes optimieren und andere Gebäudesysteme wie Aufzüge, Zutrittskontrolle und die Heizungs-, Lüftungs- und Klimatechnik (HLK) steuern. Diese Integration ermöglicht eine nahtlose Kommunikation zwischen diesen Systemen und eine kontinuierliche Überwachung im gesamten Gebäude. Diese Systemintegration verbessert die Sicherheit und erhöht die Transparenz sowie den Komfort.

Gleichzeitig erfordert die Systemintegra­tion eine robuste Cybersicherheit. Der Zugriff auf integrierte Systeme erfolgt zunehmend über Managementsysteme und Remote­-Plattformen. Der Fernzugriff erleichtert die Verwaltung von Notfalleinsätzen sowie die Steuerung und Reparatur von Systemen, birgt aber auch Sicherheitsrisiken. Nicht geschützte Brandschutzsysteme könnten manipuliert und somit als Zugang zu weiteren Systemen ausgenutzt werden. Wenn integrierte Systeme über einen der Kommunikationswege angegriffen werden, stehen Leben und die Sicherheit von Werten auf dem Spiel.

Um die Sicherheit in der vernetzten Welt aufrechtzuerhalten, ist es wichtig, die Cybersicherheit ganzheitlich zu betrachten. Ein übergeordnetes und umfassendes Informa­tionssicherungskonzept schafft die Voraussetzungen für Anlagen- und Netzwerksicherheit sowie für Systemintegrität.

Regelbasierte Analyse, Maschinelles Lernen und Deep Learning

Wie eine praxistaugliche Lösung für die sofortige visuelle Überwachung und die Früherkennung direkt an der Brandquelle aussehen kann, zeigt beispielsweise Siemens mit der Video-Branderkennung »Firecatcher FDV202« (Bild 4). Dabei handelt es sich um eine HDTV-Kamera mit integrierter Analyse-Software für Video-Branderkennung. Diese Weiterentwicklung aus regelbasierter Analyse, Maschinellem Lernen und Deep Learning ermöglicht es, Rauch und Flammen selbst bei Anwendungen in offenen Flächen, hohen Räumen und unter rauen Umgebungsbedingungen zu erkennen. Der Betriebstemperaturbereich liegt zwischen –40 °C und +70 °C und ist somit auch für robuste Einsätze im Außenbereich geeignet.

Verschiedene Stabilisatoren sorgen für eine optimale Bildqualität, indem sie Verschmutzungen auf der Linse sowie Helligkeits- und Kontrastverluste automatisch ausgleichen. Der Montagewinkel der Kamera ist horizontal wie vertikal frei wählbar. Dadurch lassen sich eventuelle Störquellen – wie Reflexionen durch Sonneneinstrahlung – vermeiden. Durch ein sehr großes Helligkeitsverhältnis zwischen dem dunkelsten und dem hellsten Bild von 1000:1, ist auch weißer oder grauer Rauch vor hellen Hintergründen gut zu erkennen.

Video-Branderkennung in rauen Umgebungen

Bei der Erkennung von Rauch oder Flammen im konfigurierten Detektionsbereich des Sichtfeldes werden verschiedene Relaisausgänge als Alarm angesteuert. Durch die Einstellmöglichkeiten ist selbst bei schwierigen Lichtverhältnissen von 120 000 lx bis 1 lx eine zuverlässige Detektion möglich. Dadurch kann die Video-Branderkennung bei besonders hellen Lichtverhältnissen, wie etwa bei Schweißarbeiten, ebenso eingesetzt werden wie bei sehr dunklen, z. B. bei Kerzenlicht.

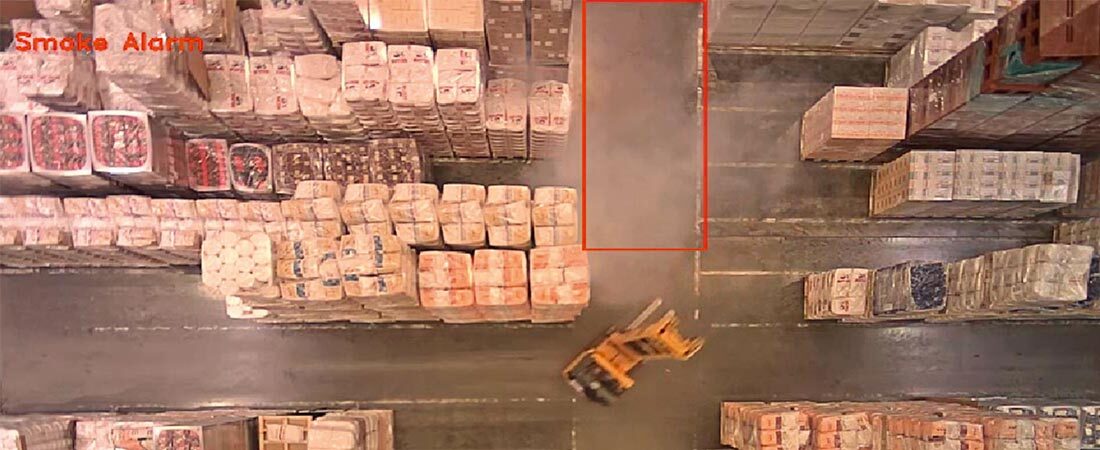

Die »Firecatcher«-Kamera kann über I/O-Module redundant in den Loop der Brandmelderzentrale angeschlossen werden. So können verschiedene Alarme bei der Detektion von Rauch und/oder Flammen an der Brandmelderzentrale angezeigt werden. Der Videostream kann von der Kamera direkt an ein Videomanagementsystem per LAN übertragen werden und zur visuellen Verifikation genutzt werden (Bild 5).

Eine integrierte Manipulationserkennung, Bildqualitäts- und Zustandskontrolle sowie Aktivitätsüberwachung tragen zu einer ausfallsicheren Detektion bei. Die Detektionszonen sind frei konfigurierbar. Die Kamera erkennt Testbrände TF1 bis TF8 gemäß EN 54. So bietet die Video-Branderkennung eine erhöhte Betriebssicherheit überall dort, wo kein normativer Schutz vorhanden ist, und ermöglicht den Einstieg in die Digitalisierung.

Quelle:

de – das elektrohandwerk

Autor:

Carsten Meißner,Senior Consultant Safety Lifecycle Portfolio, Siemens Smart Infrastructure, Deutschland
